产品概述
总线桥PROFIBUS一侧是PROFIBUS从站；另一侧接口适合基于RS485串口的自由协议。串口自由协议依靠主站PLC/DCS编程实现。本产品为工业自动化领域的各种协议串口设备接入PROFIBUS总线提供灵活简便的解决方案，满足串口设备（如：电力测量及保护仪表、变频器、伺服系统、电子秤、条码器、分析仪表、传感器、小型PLC等）接入西门子、ABB控制系统（如：西门子S7-300、-400PLC系统，ABB的800F系统等）的连网要求
产品特点
l标准PROFIBUS-DP从站接口，符合IEC61158 TYPE3 PROFIBUS国际标准、中国国家标准GB/T 20540-2006；
l兼容主流PROFIBUS主站设备,如Siemens 300/400 PLC 、Beckhoff-dp主站、ABB 800F、欧姆龙主站、和利时LK PLC、和利时DCS；
l波特率自适应9600～12Mbps；
l有定时自动发送、触发发送方式可选，简化协议编程控制；
l提供RS232、RS485、RS422丰富的接口可选,完善的终端电阻匹配功能；
l工作温度：-20℃～+55℃；工作相对湿度：5～95%(无结露)；
l宽电压供电24VDC±20%、35mm导轨卡装、提供直观、有效的指示灯功能；
l提供产品GSD文件用于网络集成；通过主站配置及编程，灵活实现同串口自由协议通信；
l通过主站配置可选择串口波特率(9600～57.6Kbps)、校验位(N、O、E)、停止位(1/2、1、2)；
l总线桥的状态字可全面反映总线桥的通信状态和串口的通信状态，控制字可以灵活控制发送、接收逻辑。
技术指标
| PB-B-RS485 | |
PROFIBUS参数 | 标准 | 符合IEC61158 TYPE3 PROFIBUS国际标准、中国国家标准GB/T 20540-2006。 |
速率 | 波特率自适应，9600~12Mbps | |
数据量 | PROFIBUS 输入/输出数量可自由设定，最大输入/输出: <1> Input Bytes + Output Bytes ≤ 232 Bytes； <3> Max Output Bytes ≤224 Bytes； | |
串口 参数 | 物理接口 | RS485 (半双工) |
字符格式 | 数据位：7，8； | |
校验位：奇，偶，无 | ||
地址/数据标记； | ||
停止位：1，2（可配置） | ||
工作模式 | 主站/从站(软件设置) | |
操作 特性 | 特点 | 串口端的数据流可控，提供”触发和自动”发送模式以及”按长度接收”模式，编程灵活 拥有”控制字和状态字”设置，可实时掌控设备的状态，满足用户特定需求 |
配置方式 | 串口端通讯参数全部通过GSD文件设置，无需额外软件进行单独配置下载,减少操作环节，方便备件更换，减少维护成本 | |
电气 参数 | 功耗 | 供电：24VDC（±20%），电流：110mA（24VDC时） |
认证 | CE认证，PROFIBUS认证 | |
工作环境 | 工作温度：-20℃～+55℃；（有更低温度要求的客户，请采购时声明） 运输和存储：-40℃～+70℃；工作相对湿度：5~95%(无结露) | |
安装 | 方式：35mm导轨；防护等级：IP20； | |
尺寸重量 | 外形尺寸：宽（70mm）×长（112.5mm）× 厚（39.5mm）；重量：约230g | |
产品 特点 | 应用场合 | 基于RS232/485/422等串口自由协议设备接入PROFIBUS网络，成为PROFIBUS主站系统的从站 |
使用简单 | 特别适合系统集成工程师应用，依靠总线桥GSD文件、主站配置软件（如STEP7），不需PLC/DCS编程，即可实现多种串口自由协议设备到PROFIBUS主站的通讯集成 | |
技术特点 | 存储器共享型，提高数据交换速度 |

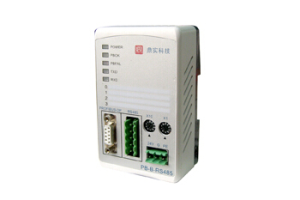

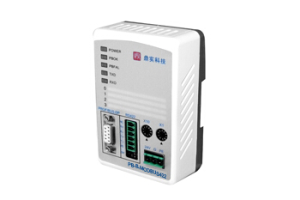

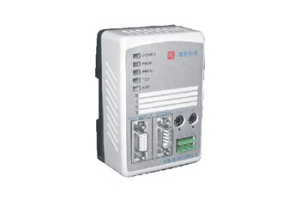

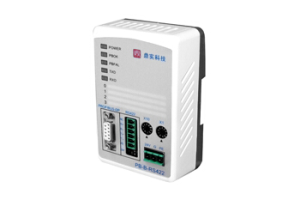

串口总线桥产品外形及器件布置
PROFIBUS总线桥外形尺寸与安装
典型案例
行业应用
石油石化：兰州石化、天津大乙烯
轨道交通：南京地铁
节能减排：宽沟招待所、奥运场馆
钢铁生产：首钢、宝钢、鞍钢
汽车行业：长春一汽、华辰宝马
设备配套：德派汽车、军工设备
产品案例
关键字： 称重系统、PROFIBUS总线桥
项目名称： 首钢称重系统的应用
使用产品： PB-B-RS232
连接产品： 主站是用西门子400的PLC，现场接的是EDI-800A称重控制器。
实现功能： 将该钢铁厂脱磷和脱碳过程中的重量数据及时地反馈给主站S7-400PLC。
效果分析： 该项目为众多炼钢厂接入PROFIBUS系统提供了解决方案，任何带有RS232接口的称重仪表、衡器等，都可以通过北京鼎实的PB-B系列总线桥将其接入PROFIBUS系统中。
关键字： 发动机装配线、条码扫描、PROFIBUS总线桥
项目名称： 在汽车发动机装配线中的应用
使用产品： PB-B-RS232/485
连接产品： 主站是西门子319-3PN/DP PLC，现场接扫描枪。
效果分析： 该在项目中所有零部件的扫码结果均由PB-B-RS232485总线桥将串口协议转换成 PROFIBUS协议，并由PLC通过PROFIBUS总线与PB-B-RS232485总线桥连接，读取扫描结果，这样做的好处在于模块的安装方便，不受PLC电控柜的限制，缩短了串口电缆线的距离，降低了故障率。以往扫描枪的信息与PLC的信息交换总是很繁琐的一件事情，一般都需要将串口线连接到PLC电控柜内，然后通过西门子的RS232串口模块读取扫描枪中的信息，但是由于发动机零部件复杂繁多，需要扫描的部件也纷繁多样，这样就造成往往扫码工位遍布整条发动机装配线，有些工位距离主控PLC电控柜很远，但是串口电缆线距离太远传输稳定性不高，这就使工程师想到了通过协议转换的方式完成数据传输，PB-B-RS232485总线桥连接简单方便，接入24V电源，DP电缆线以及扫描枪电缆线即可。PB-B-RS232485总线桥并不需要像西门子RS232 串口模块那样安装驱动程序，配置完硬件后，调用FB2读取串口数据，FB3写入串口数据，只需要在硬件配置完后设置接受字节数，并将控制字第6位置1即可完成连续接收，配置简单，调试方便。
关键字： 电机装配线、PROFIBUS总线桥
项目名称：在佩特莱电机装配线的应用
使用产品：PB-B-RS232
连接产品：主站用Siemens PLC 300-2DP，现场接电动起动机械装配线上的拧紧机和扫描枪。
实现功能：正常通讯后，电动拧紧机的扭力、转速等参数传回PLC后，PLC对其进行实时校准，然后把 校准后的参数重新写入电动拧紧机。操作人员可以实时对电动拧紧机的状态进行监控。扫描枪把流水线上的设备的设备参数实时传回PLC，然后传到上位机换面中进行显示，将设备参数记录到数据库中以备用。
效果分析：此案例,给我们提供了一种从RS232到PROFIBUS总线通讯的解决方案。凡具有RS232/485接口、用户能够得到接口通信协议的现场设备，都可以使用本产品实现现场设备与PROFIBUS主站的互连。PB-B-RS232是通用型通信产品，可实现PROFIBUS主站与设备之间通信报文的透明传输。
关键字： 纺织、纺纱机、PROFIBUS总线桥
项目名称：纺织机械系统的应用
使用产品：PB-B-RS485
连接产品：主站是SIEMENSE S7400 PLC,现场是与各种纺纱机小PLC通讯接口连接,如三菱、台达、东洋
实现功能：正常通讯后，电动拧紧机的扭力、转速等参数传回PLC后，PLC对其进行实时校准，然后把 校准后的参数重新写入电动拧紧机。操作人员可以实时对电动拧紧机的状态进行监控。扫描枪把流水线上的设备的设备参数实时传回PLC，然后传到上位机换面中进行显示，将设备参数记录到数据库中以备用。
效果分析：该系统自运行以来，PLC与各纺纱机之间通讯一直很正常，未出现过任何软、硬件故障以及其它干扰现象，有效地保证了自动控制系统的正常运行。PLC通过 PB-B-RS232/485总线桥与第三方自由协议通讯是一种很有效的方法。
